厚壁鋼管尺寸偏差

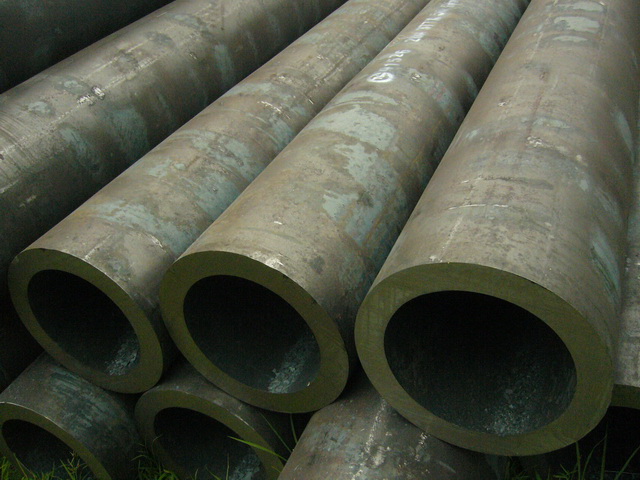

厚壁鋼管，把鋼管外徑和壁厚之比小于20的鋼管稱為厚壁鋼管。主要用做石油地質鉆探管、石油化工用的裂化管、鍋爐管、軸承管以及汽車、拖拉機、航空用高精度結構管等。
尺寸偏差
根據國標GB/T17395《無縫鋼管尺寸、外形、重量及允許偏差》對尺寸偏差的要求，可分為標準化和非標準化兩種，四個等級。
壁厚偏差
標準化壁厚允許偏差
偏差等級 壁厚允許偏差
S/D
0.1< S/D 0.05< S/D≤0.1 0.025< S/D≤0.05 S/D≤0.025
S1 ±15%，最小±0.6mm
S2 A ±12.5%，最小±0.4mm
B +正偏差取決于重量要求
- 12.5%
S3 A ±10%，最小±0.2mm
B ±10% ±12.5%，最小±0.4mm ±15%
C +正偏差取決于重量要求 - 10%
S4 A ±7.5%，最小±0.15mm
B ±7.5% ±10% ±12.5% ±15%
S5 ±5%，最小±0.10mm
非標準化壁厚允許偏差
偏差等級 壁厚允許偏差，%
NS1 +15
-12.5
NS2 +15
-10
NS3 +12.5
-10
NS4 +12.5
-7.5
注：S是鋼管公稱壁厚，D是鋼管公稱外徑。
外徑偏差
標準化外徑允許偏差
偏差等級 外徑允許偏差
D1 ±1.5%，最小±0.75mm
D2 ±1.0%，最小±0.50mm
D3 ±0.75%，最小±0.30mm
D4 ±0.50%，最小±0.10mm
非標準化外徑允許偏差
偏差等級 外徑允許偏差，%
ND1 +1.25 -1.50
ND2 ±1.25
ND3 +1.25 -1.0
ND4 ±0.8
強度等級
1)以公稱壓力表示其等級或規定壓力一溫度額定值的管件，應按標準規定的壓力一溫度額定值作為其使用基準，如GB/T 17185;
2)標準中僅規定了與其相連直管的公稱厚度的管件，按標準規定的基準管子等級確定其適用壓力一溫度額定值，如GB14383~GB14626。
3)標準中僅規定外形尺寸的管件，如GB12459、GB 13401，應通過驗證性試驗來確定其承壓強度。
4)其他，應按有關規定進行壓力設計或解析分析等方法來確定其使用基準。此外，管件強度等級的確定，還應不低于整個管道系統在操作中可能遇到的最嚴酷工況下的壓力。
